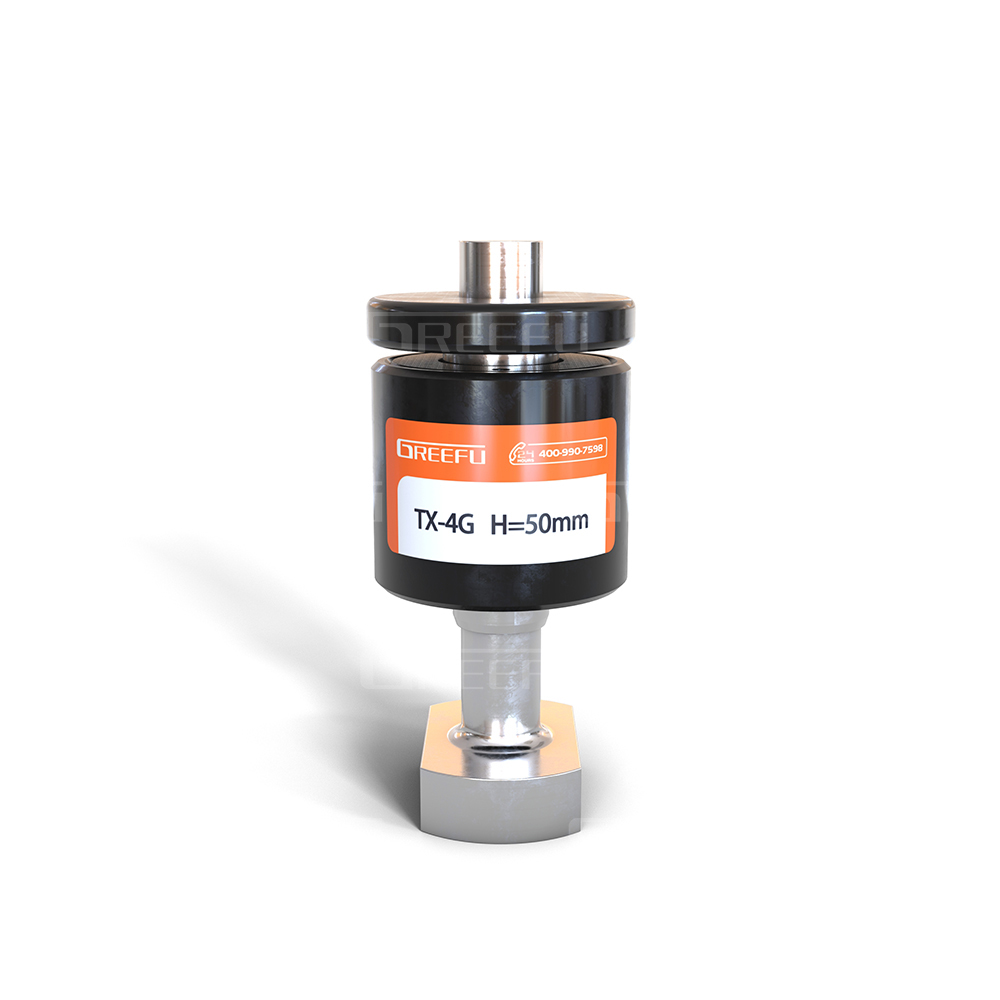

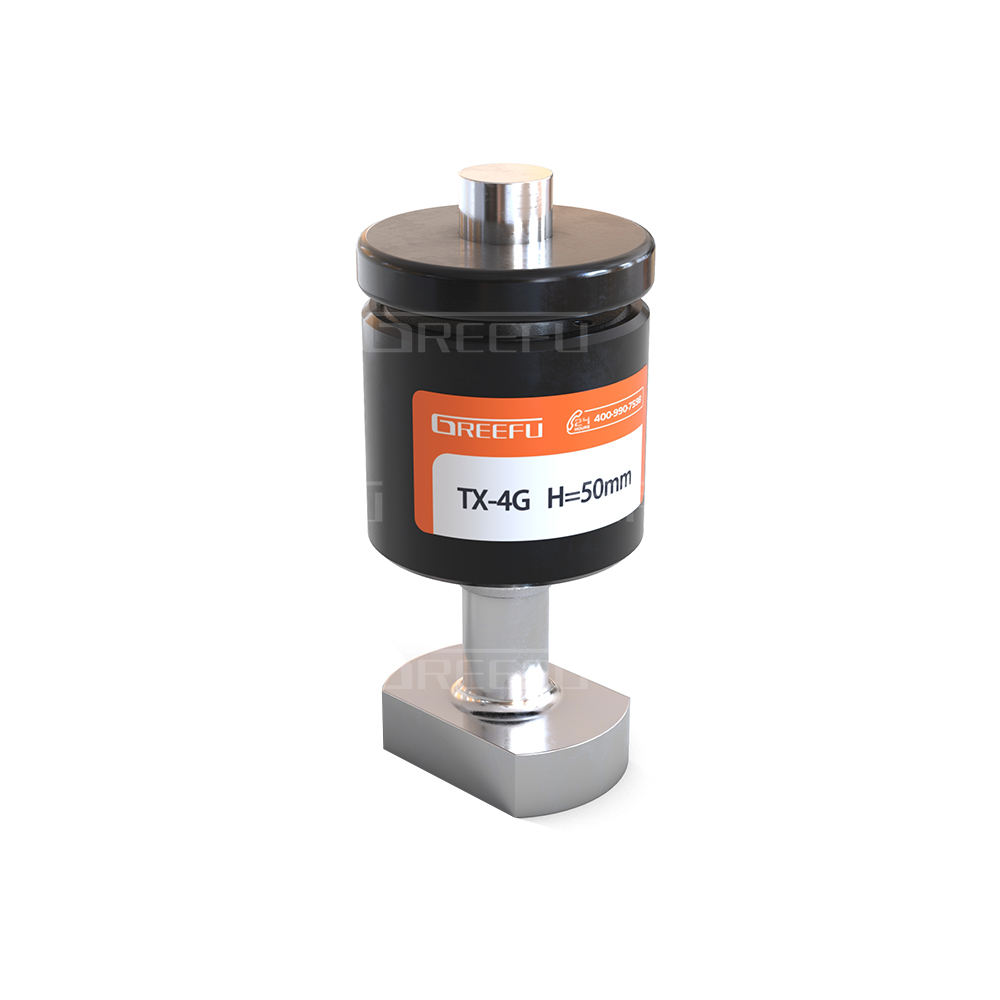

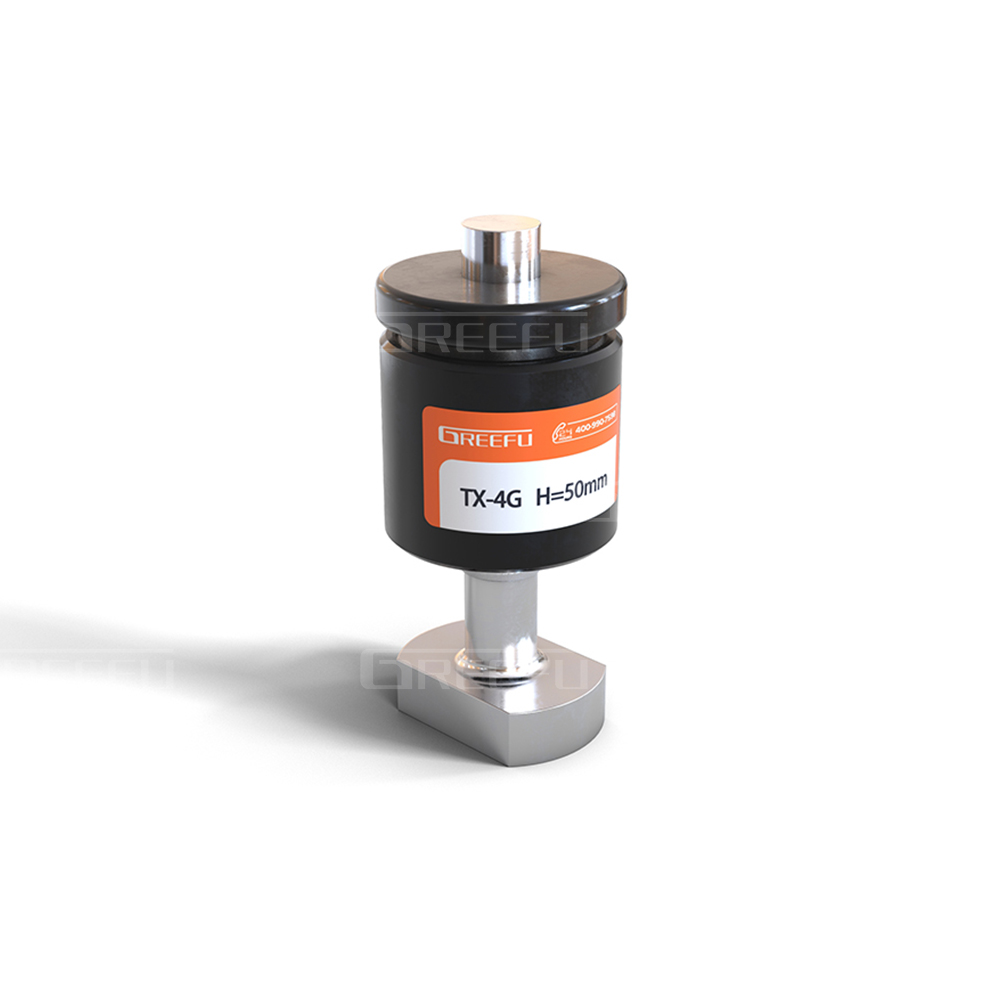

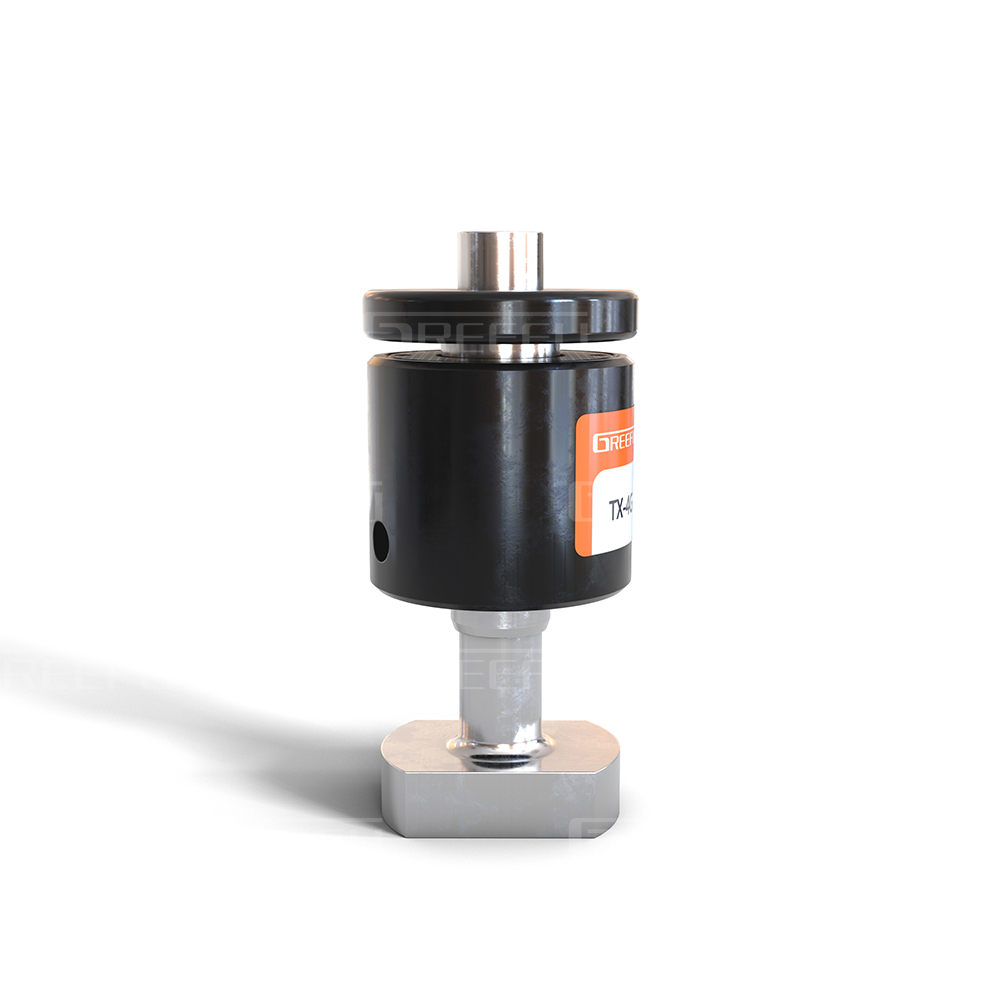

TX-G 夾模器

國家專利號：ZL201520988078.9

可調行程手動夾模器，適用于模具夾持部位厚度偏差的大行程油壓夾模器，可調節行程

QQ：2799289925 微信：15957496378 郵箱：wlei@greefu.com 電話：15957496378

產品介紹技術參數 圖片展示

型號表示

1：夾持力 Capacity Of Clamp

01：夾持力 = 10KN

02：夾持力 = 20KN

04：夾持力 = 40KN

06：夾持力 = 60KN

10：夾持力 = 100KN

16：夾持力 = 160KN

25：夾持力 = 250KN

2：型號選項 Types Options

無符號：標準

C：自走式（氣缸移動）

G：大行程式 (可調節行程）

XL：鏈條式（鏈條自走式）

產品特點

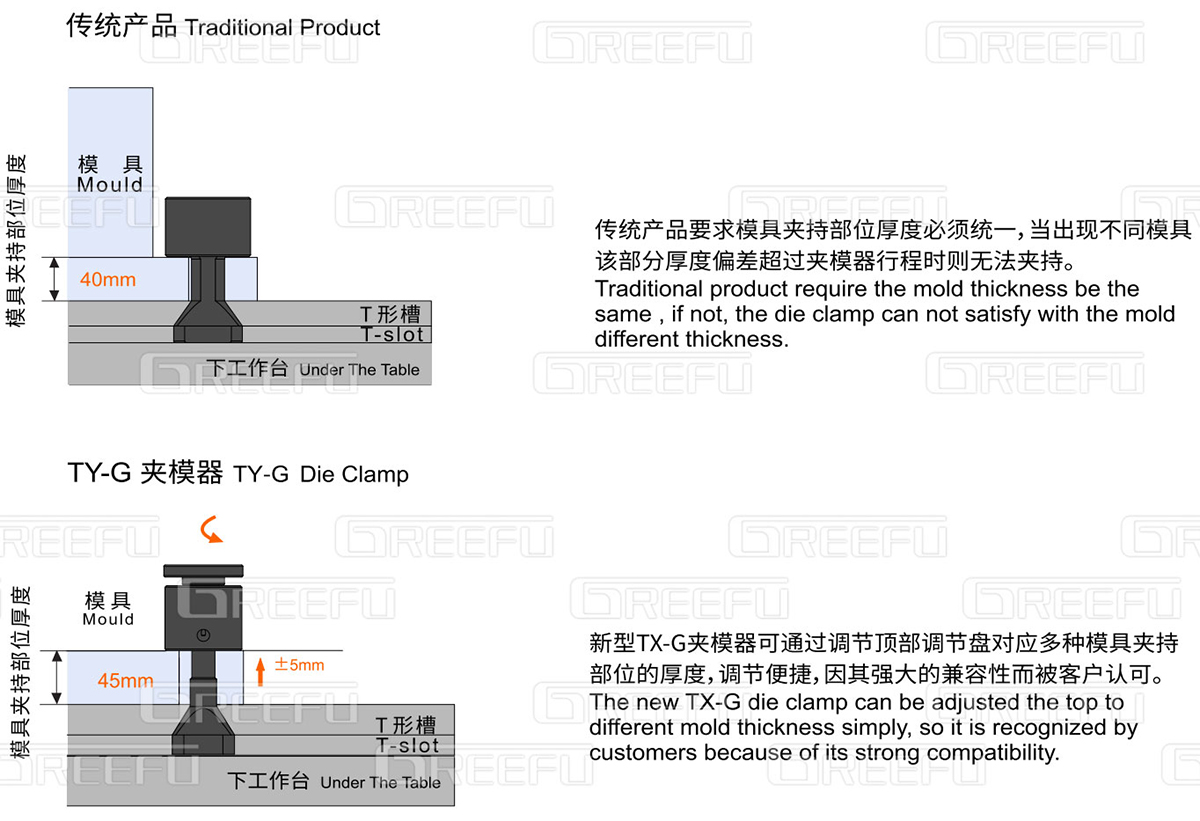

傳統產品要求模具夾持部位厚度必須統一，當出現不同模具該部分厚度偏差超過夾模器行程時則無法夾持。新型TX-G夾模器：可通過調節頂部調節盤對應多種模具夾持部位的厚度，調節便捷,因其強大的兼容性而被客戶認可。

* 需根據貴司使用模具夾持部位厚度及T形槽尺寸，制作夾模器，相關參數詳見參照表或來電咨詢

型號	TX-1	TX-2	TX-4	TX-6	TX-10	TX-16	TX-25
夾持力 KN	10	20	40	63	100	160	250
全行程(X) mm	5	8	8	8	8	8	8
夾緊行程(Y) mm	3	4	3	3	3	3	3
安全行程(Z) mm	2	4	5	5	5	5	5
油缸容量 mm	2.7	6.5	13	21	32	54	84
使用溫度 ℃	0~70 ℃
使用頻率	20次/1日以下
最小T形槽尺寸 mm	8	12	16	18	22	28	36
最大T形槽尺寸 mm	20	32	42	42	54	54	54
