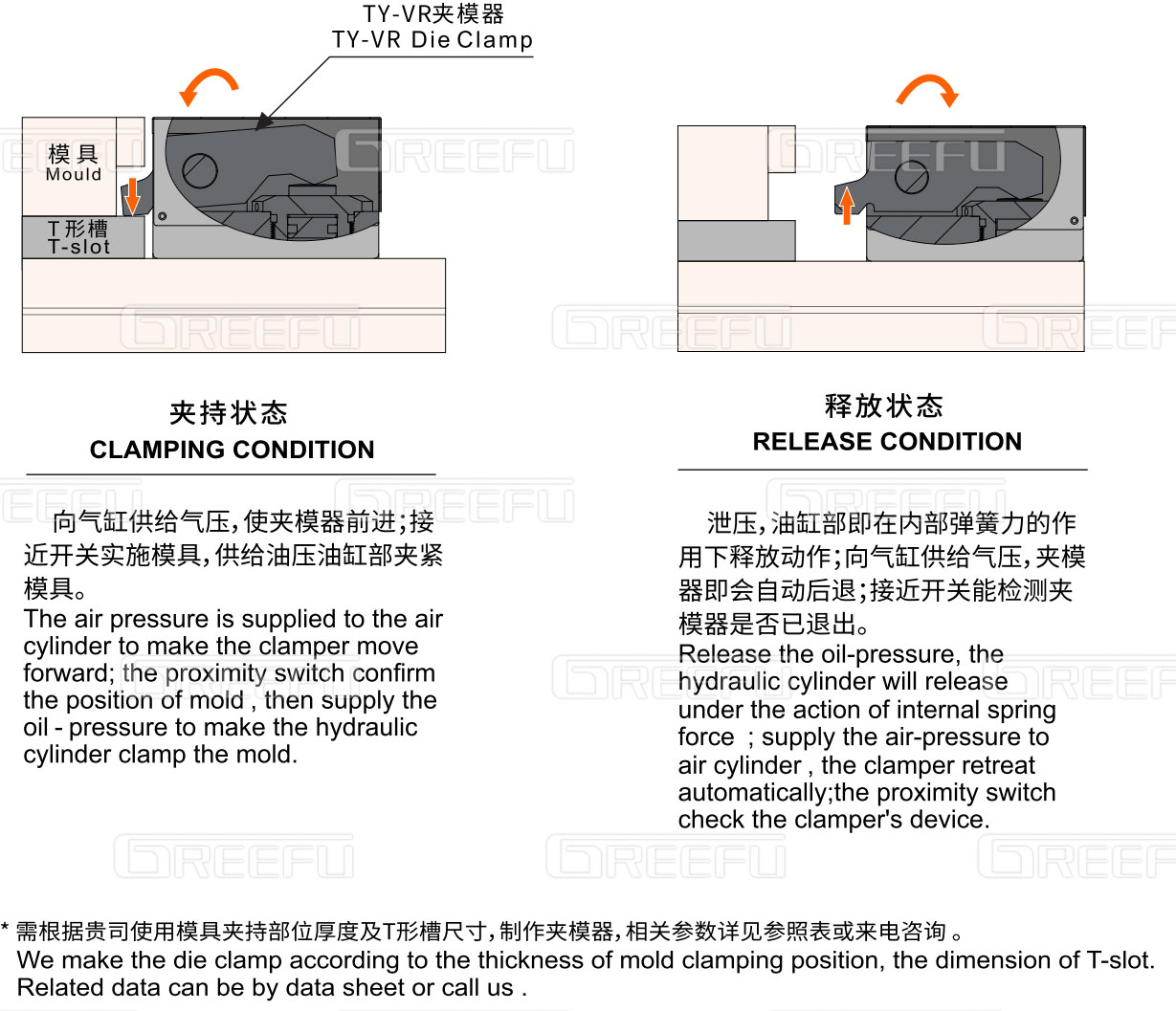

型號規格
| 型號 | TY-2 | TY-4 | TY-6 | TY-10 | TY-16 | TY-25 |
|---|
| 夾持力 KN | 20 | 40 | 60 | 100 | 160 | 250 |
| 全行程(X) mm | 8 | 8 | 8 | 8 | 8 | 8 |
| 夾緊行程(Y) mm | 3 | 3 | 3 | 3 | 3 | 3 |
| 安全行程(Z) mm | 5 | 5 | 5 | 5 | 5 | 5 |
| 油缸容量 mm | 7.5 | 13 | 21 | 38 | 55 | 98 |
| 使用溫度 ℃ | 0~70 ℃ |
| 使用頻率 | 20次/1日以下 |
| 最小T形槽尺寸 a mm | 12 | 18 | 22 | 24 | 28 | 36 |
| 最大T形槽尺寸 a mm | 32 | 42 | 42 | 54 | 54 | 54 |
外形尺寸圖
注意事項：
1. 請在夾緊能力的范圍內使用；
2. 本資料所記載的規格內容，隨產品改良會有不預先通知就進行變更可能。（請在購買前電詢確認）
外形尺寸
| 型號 | TY-2VR | TY-4VR | TY-6VR | TY-10VR | TY-16VR | TY-25VR |
|---|
| L | 107 | 151.5 | 164 | 197.5 | 237.5 | 277.5 |
| K | 85 | 123 | 136 | 168 | 203 | 243 |
| J | 22 | 28.5 | 28 | 29.5 | 34.5 | 34.5 |
| Min.E | 59 | 89 | 104 | 125 | 138 | 150 |
| F | 65 | 90 | 93 | 103 | 123 | 143 |
| G | 28 | 40 | 44 | 50 | 60 | 73 |
| 全行程(X) mm | 8 | 8 | 8 | 8 | 8 | 8 |
| 夾緊行程(Y) mm | 3 | 3 | 3 | 3 | 3 | 3 |
| 安全行程 (Z) mm | 5 | 5 | 5 | 5 | 5 | 5 |
| PT | 1/8 | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 |
| A | 22 | 22 | 28 | 28 | 28 | 36 |
| B | 37 | 37 | 48 | 48 | 48 | 56 |
| C | 16 | 16 | 20 | 20 | 23 | 25 |
| D | 24 | 24 | 28 | 28 | 28 | 28 |
| 選用泵浦：FP1014U- □ - □ FP1014U- □ - □ |
注：1. 需變更夾緊行程與安全行程的比率時，請另行詢問；
2. A B C D 尺寸有本公司根據 T形槽尺寸而定；
3. 訂貨時請標明 T形槽尺寸 A B C D 尺寸及模具夾持部位厚度（H）尺寸；
4.模厚建議：25、30、35、40、45、50、55、60mm 。
